Линейка поверочная ШМ-ТК-3000 (ГОСТ 8026-92)

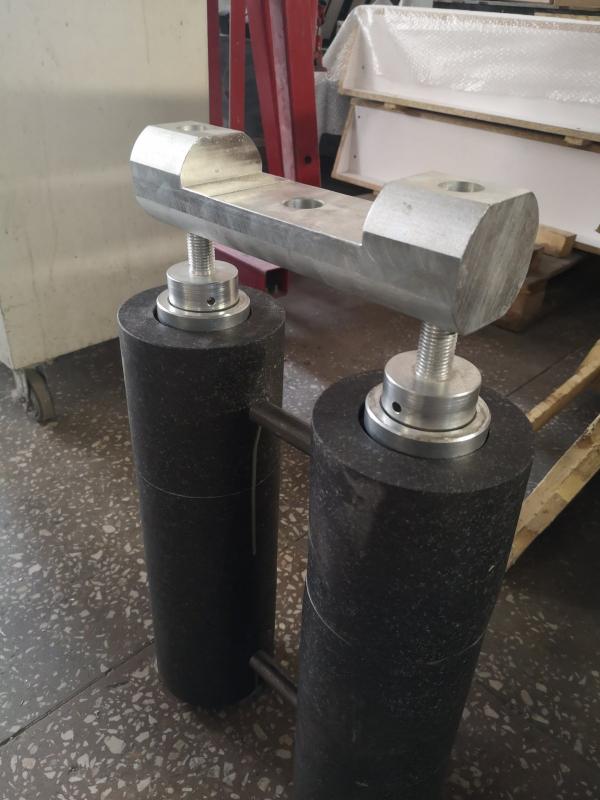

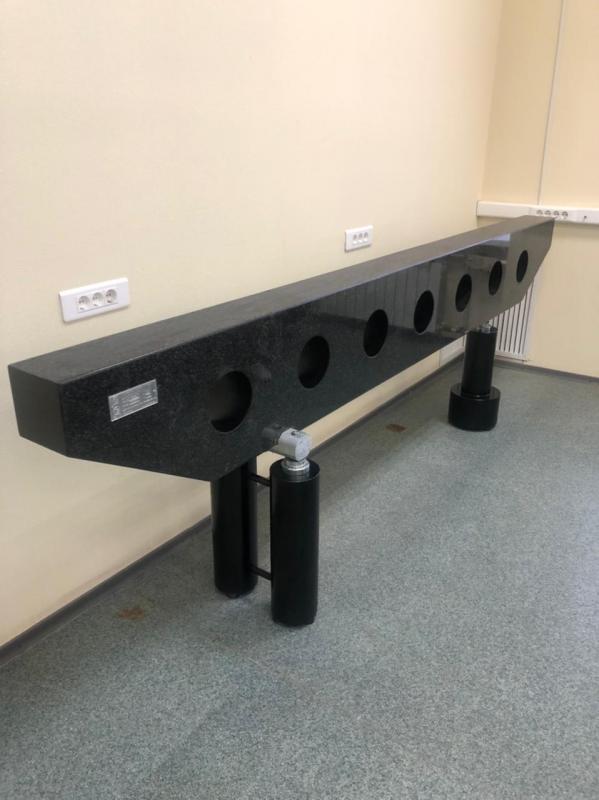

Линейка поверочная ШМ-ТК-3000 (общий вид)Линейка поверочная ШМ-ТК-3000 (опорное основание - опция)Регулируемые опоры (комплект) и опорное основание (опция)
Краткое описание:

Длина линейки: 3000 мм

Класс точности: 00, 0, или 01

Плоскостность: 8, 12 или 20 мкм

Материал: габбро-диабаз

Вкладки

Описание

Назначение и область применения

Линейки поверочные ШМ-ТК-3000 (далее - линейки поверочные) предназначены для определения отклонений от плоскостности и прямолинейности поверхностей при проведении поверочных и иных работ. Применяются в машиностроении, метрологии, поверочных лабораториях, и других областях.

Описание

Линейки поверочные изготавливаются по ГОСТ 8026-92 из твердокаменных пород. Линейка поверочная ШМ-ТК-3000 представляет собой мост с широкой рабочей поверхностью. По желанию заказчика опционально мы изготавливаем опорное основание для поверочной линейки в виде трёх опор с дополнительной перевязкой.

Метрологическая прослеживаемость

Линейки поверочные внесены в Госреестр СИ Республики Беларусь (№ 11063-24) и  Госреестр СИ Российской Федерации (№ 94945-25). Примечание: первичная поверка производителя (УП "Анток") линеек поверочных признается на территории Российской Федерации по ПМГ-06 (Приказ Росстандарта №523 от 18.03.2025 «ПРИКАЗ Об утверждении типов средств измерений в рамках признания»).



Спецификация
Таблица 1 - Обязательные метрологические требования
Обозначение линеек Допуск плоскостности рабоей поверхности для классов точности по ГОСТ 8026-92, мкм
00 0 01
ШМ-ТК-630 2 3 5
ШМ-ТК-1000 2,5 4 6
ШМ-ТК-1600 4 6 10
ШМ-ТК-2000 5 8 12
ШМ-ТК-2500 6 10 16
ШМ-ТК-3000 8 12 20
Таблица 2 - Обязательные метрологические требования
Наименование Значение
Шероховатость рабочей поверхности по параметру Ra, мкм, не более 0,32
Шероховатость поверхностей, прилегающих к рабочей поверхности, по параметру Ra, мкм, не более 2,5
Таблица 3 - Основные технические и метрологические характеристики, не относящиеся к обязательным требованиям
Наименование Значение
ШМ-ТК-630 ШМ-ТК-1000 ШМ-ТК-1600 ШМ-ТК-2000 ШМ-ТК-2500 ШМ-ТК-3000
Номинальная длина, мм, не менее 630 1000 1600 2000 2500 3000
Номинальное значение ширины, мм 50 50 60 80 120 160

Диапазон температуры окружающего воздуха в условиях эксплуатации, °С:

для классов точности 0, 00

для класса точности 01

от 17 до 23

от 15 до 25
Скорость изменения температуры окружающей среды, °С/ч, не более 0,5
Верхнее значение относительной влажности при температуре 25 °С, %, не более 80
